Nicoletti - CD - 22 / CD - 40 / CD - 100 M3 - BM2 - SE1 - TC1 - 60 MP - CD - PLC

169-308
169-308cd_22_-_cd_40_-_cd_100_acd_22_-_cd_40_-_cd_100_b
Obchodní značka: Meccanica NicolettiMeccanica Nicoletti

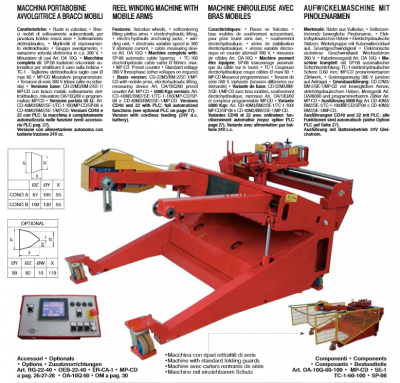

Jedná se o model série CD 22 zkompletovaný s ruční pumpou pro hydraulické zvedací písty, zamykatelnými ozubenými držáky cívek a parkovacími podpěrami. Elektronické nastavení rychlosti, měřící zařízení OA/10Q-60. Standardní napětí 380 V. Verze CD-22M3/SE-1/TC-1-60 s elektrohydraulickými nůžky a podpěrami, model je kompletován s přesným měřícím zařízením OA-10Q/60/OM/P.



Pojízdné stroje pro kabelové cívky jsou navrženy pro zpracování širokého rozsahu kabelových typů (odvíjení, měření, řezání).

Dělí se na dva typy:

•pouze pro speciální kabelové vřetena

•pro kabelové cívky a vřetena

První typ (ozn. OE-VE) je pro kabelové cívky malých a středních velikostí. Jsou pojízdné lehké a snadno manipulovatelné s různými rychlostmi (0 - 70 ot/min) hodící se pro všechny kabelové průměry jsou vybaveny samozamykatelnými koly a variabilními čepy.

Druhý typ (ozn. CD..M3 nebo CD..M3/BM2) je určen hlavně pro odvíjení kabelů z cívek o kapacitách od 1500 kg do 5000 kg, min. průměr 600 mm max. 2600 mm.

Tyto stroje se dělí na dva druhy:

•stroje pro odvíjení a navíjení kabelových cívek na osách

•stroje pro odvíjení a navíjení kabelových cívek, přichycení je provedeno samocentrujícími se pohyblivými rameny.

Tyto stroje jsou odvozeny od jednoduchého funkčního základního modelu, vhodný pro nízkou pracovní hlučnost, ale mohou se stát poloautomatickými pomocí širokého množství doplňků.



Zařízení se dodává v modifikacích:

a) Nízké výtížení - 20 operací / den

b) Střední vytížení - 20 - 30 operací / den

c) Vysoké vytížení - více než 30 - 40 operací / den







Model CD-22M3
Výška 1700 mm
Šířka 2600 mm
Délka 3750 mm
Hmotnost 650 kg
Kabelové cívky
Max.průměr 2200 mm
Min.průměr 600 mm
Max.šířka 1350 mm
Min.šířka 300 mm
Hmotnost cívky 4000 kg
Rychlost přesunu 4 km/h
Výkon 3 kW
Navíjecí rychlost 0-70 ot/min
Točivý moment 86 kg.M.
Nosnost 4000 kg
Vnitřní šířka 1500 mm



Model CD-22M3/SE-1-TC-1-60
Výška 1700 mm
Šířka 2600 mm
Délka 3750 mm
Hmotnost 690 kg
Kabelové cívky
Max.průměr 2200 mm
Min.průměr 600 mm
Max.šířka 1350 mm
Min.šířka 300 mm
Hmotnost cívky 4000 kg
Rychlost přesunu 4 km/h
Výkon 6 kW
Navíjecí rychlost 0-70 ot/min
Točivý moment 86 kg.M.
Nosnost 4000 kg
Vnitřní šířka 1500 mm



Model CD-40M3 SE-1
Výška 1700 mm
Šířka 2600 mm
Délka 4100 mm
Hmotnost 750 kg
Kabelové cívky
Max.průměr 2600 mm
Min.průměr 600 mm
Max.šířka 1458 mm
Min.šířka 300 mm
Hmotnost cívky 6000 kg
Rychlost přesunu 4 km/h
Výkon 6 kW
Navíjecí rychlost 0-50 ot/min
Točivý moment 150 kg.M.
Nosnost 6000 kg
Vnitřní šířka 1630 mm



Model CD-40M3/SE-1 TC-1-100
Výška 1700 mm
Šířka 2600 mm
Délka 4100 mm
Hmotnost 790 kg
Kabelové cívky
Max.průměr 2600 mm
Min.průměr 600 mm
Max.šířka 1458 mm
Min.šířka 300 mm
Hmotnost cívky 6000 kg
Rychlost přesunu 4 km/h
Výkon 6 kW
Navíjecí rychlost 0-50 ot/min
Točivý moment 150 kg.M.
Nosnost 6000 kg
Vnitřní šířka 1630 mm
